APSD80-40Z/3.7K-ER20
Retail Price
Market price
本产品使用陶瓷复合球轴承，内置三相变频异步高效电机，由变频器进行无级变速控制，最高转速达到40,000RPM，最大功率达到3.7kW。采用手动换刀方式，刀柄夹持直径范围Φ1～Φ6。
由于本产品具有结构紧凑、重量轻、惯量小及振动小等特点，可实现高转速、高精度及高运转稳定性铣削加工。
本产品主要运用在高速雕铣行业，适用于亚克力非金属等材料高速雕铣，及玻璃、石墨等材料高速磨削。
所属分类
关键词： APSD80-40Z/3.7K-ER20
留言
-
文件大小: 748.6KB
-
文件大小: 10.5MB
隐藏域元素占位
- 产品描述
-
- 商品名称: APSD80-40Z/3.7K-ER20
- 主轴类型: 手动精密
- 电机类型: 异步
- 主轴直径: 80
本产品使用陶瓷复合球轴承，内置三相变频异步高效电机，由变频器进行无级变速控制，最高转速达到40,000RPM，最大功率达到3.7kW。采用手动换刀方式，刀柄夹持直径范围Φ1～Φ6。 由于本产品具有结构紧凑、重量轻、惯量小及振动小等特点，可实现高转速、高精度及高运转稳定性铣削加工。 本产品主要运用在高速雕铣行业，适用于亚克力非金属等材料高速雕铣，及玻璃、石墨等材料高速磨削。
主轴参数
名称 单位 参数值 备注 锥面跳动 mm ≤0.001 / 静态偏摆 mm ≤0.006 标准棒30mm处 振动值 mm/s ≤0.8 / 主轴冷却需求流量 L/Min ≥1.5 / 冷却液温度 ℃ 室温-3℃ 冷却液最高温度不得超过32℃ 冷却系统压力 Mpa 0.2-0.5 / 冷却机制冷功率 kW ≥0.75 / 噪音值 DB/(A) ≤70 / 主轴气密封气压 Mpa 0.3-0.4 / 刀具接口 / ER20 / 静态拉刀力 kN / / 换刀刀柄推出量 mm / / 松刀气压 Mpa / / 松刀需油量 cm² / / 回(夹)刀-气压 Mpa / / 电机重量 kg 7 / 电机绝缘等级 / H级 / 轴承型号 / 前7005*2，后7004*2 / 轴承精度等级 / P4级，旋转精度P2级 / 润滑方式 / 油脂 / 信号类型 / PNP 常开 / 工作环境温度 / ＜40 / 中心出水功能 ℃ 无 / 冷却介质 / / / 冷却液体最高温度 ℃ / / 中心出水使用压力 mm / / 过滤精度 µm / / 中心出水流量 / / / 备注:
1：安装方式：抱夹；

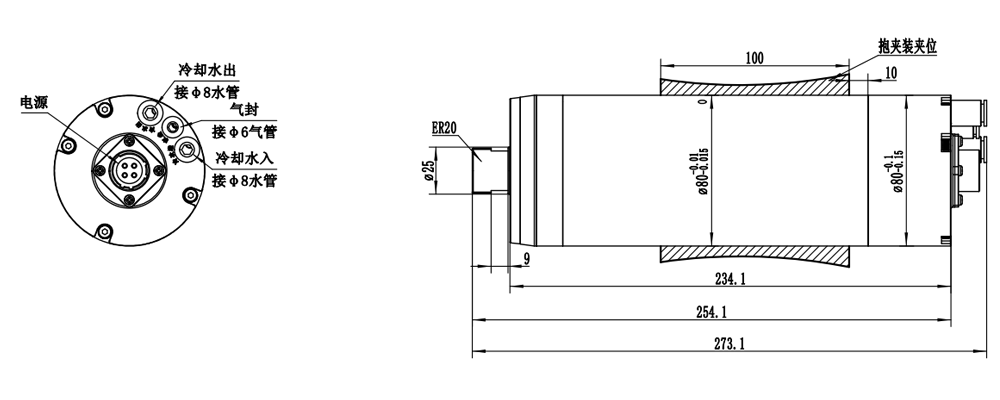

2：焊接航空插前取适量长度的保护胶套或腊管套于出线上保护出线。外形尺寸
主轴电机参数

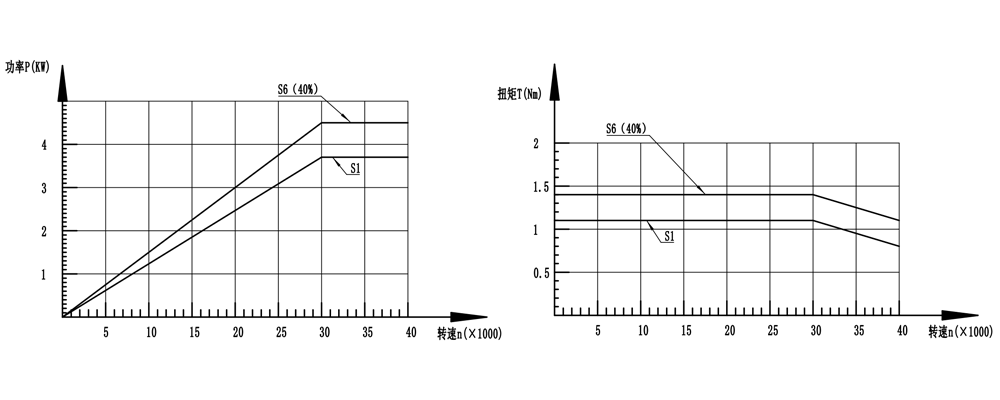

名称 参数值 单位 电机类型 感应异步电机 / 额定功率 3.7kW kW 额定电流 8.1A(S1)/10.3A(S6) A 额定转速 30000RPM RPM 额定频率 1000Hz Hz 额定扭矩 1.17(S1)/1.43(S6) N.m 电压 380V VAC 最高转速 40000RPM RPM 最高频率 1333Hz Hz 编码器类型 / / 编码器线数 / p/rev 电机温度报警极限 80 ℃ 极对数 2 对 冷却方式 IC3W7 / 防护等级 IP67 / 性能曲线
