- 产品描述
-
- 商品名称: APSL100-25-36Z/6K
- 主轴类型: 自动精密
- 电机类型: 异步
- 主轴直径: 100
主轴参数
名称 单位 参数值 备注 锥面跳动 mm ≤0.001 / 静态偏摆 mm ≤0.006 标准棒150mm处 振动值 mm/s ≤0.8 / 主轴冷却需求流量 L/Min ≥1.5 / 冷却液温度 ℃ 室温-3℃ 冷却液最高温度不得超过32℃ 冷却系统压力 Mpa 0.2-0.5 / 冷却机制冷功率 kW ≥0.75 / 噪音值 DB/(A) ≤70 / 主轴气密封气压 Mpa 0.3-0.4 / 刀具接口 / IS025 / 静态拉刀力 kN ≥0.8 / 换刀刀柄推出量 mm 0.6-0.9 / 松刀气压 Mpa 0.5-0.8 / 松刀需油量 cm² / / 回(夹)刀-气压 Mpa 0.5-0.8 / 电机重量 kg 16 / 电机绝缘等级 / H级 / 轴承型号 / 前7007*2，后7006*2 / 轴承精度等级 / P4级，旋转精度P2级 / 润滑方式 / 油脂 / 信号类型 / PNP 常开 / 工作环境温度 / ＜40 / 中心出水功能 ℃ 无 / 冷却介质 / / / 冷却液体最高温度 ℃ / / 中心出水使用压力 mm / / 过滤精度 µm / / 中心出水流量 / / / 备注：
1：动力线缆引出线长度：50±5cm；
2：松紧刀引出线长度：50±8cm；
3：安装方式：抱夹；

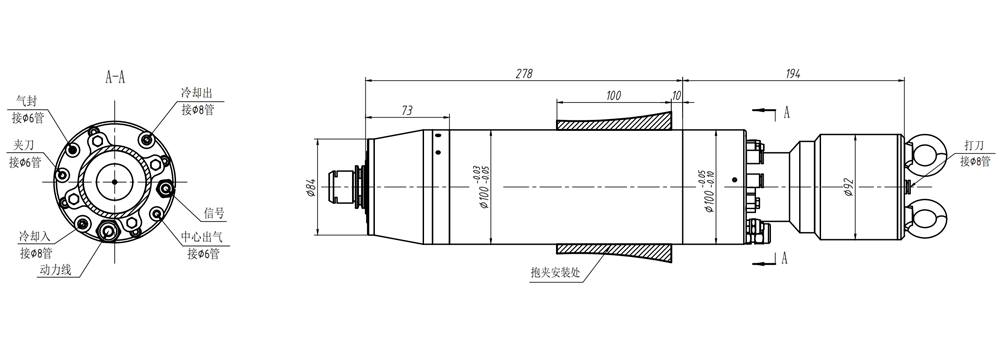

4：焊接航空插前取适量长度的保护胶套或腊管套于出线上保护出线。外形尺寸
主轴电机参数

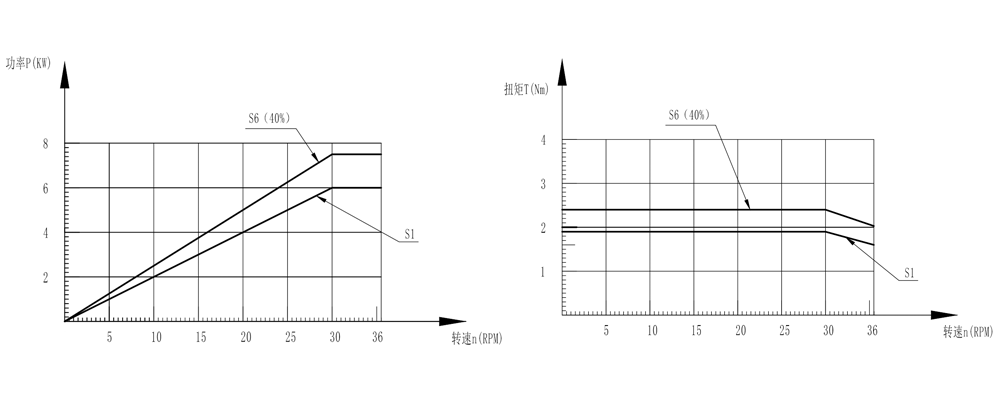

名称 参数值 单位 电机类型 感应异步电机 / 额定功率 6kW kW 额定电流 11.5A(S1)/23A(S6) A 额定转速 24000RPM RPM 额定频率 800Hz Hz 额定扭矩 2.4(S1)/3(S6) N.m 电压 380V VAC 最高转速 36000RPM RPM 最高频率 1200Hz Hz 编码器类型 sin/cos 1vpp / 编码器线数 128 p/rev 电机温度报警极限 80 ℃ 极对数 2 对 冷却方式 IC3W7 / 防护等级 IP67 / 性能曲线
